精速三維是一款高精度光學測量系統，專為工業級三維數字化檢測而研發制造，適用于工業檢測的全流程全域數字化處理。精速三維具有高精度的細節測量性能和工業級的穩定性，適用于各種嚴苛工業環境下的高精度數據測量。

測量原理

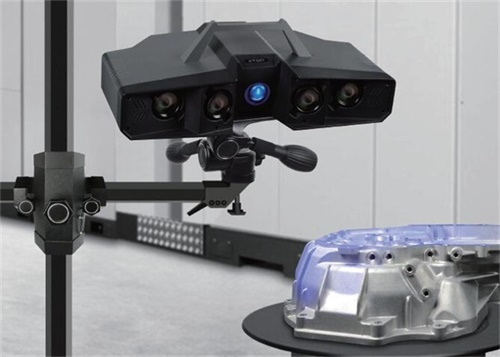

精速三維掃描頭由左右兩個高分辨率的工業CCD相機和光柵投影單元組成，采用結構光測量的方式，利用光柵投影單元將一組具有相位信息的光柵條紋投影到測量工件表面，左右兩個高分辨率工業相機進行同步采集，可以在極短的時間內獲得被測物表面的三維數據。利用多種拼接技術，將不同位置和角度的三維數據自動拼接，從而獲得完整的三維數據。

藍光技術

精速采用藍光窄域波長投影技術，掃描時CCD只接受藍光波長的光線，避免了環境光的干擾，因此可以得到更精確的測量數據。采用高亮度光源測頭，即使是表面品質不佳的工件也能夠快速完成測量。

高速 ? 高精度

精速提供卓越的數據質量和高度精確的測量結果。每次測量皆能得到全域分布的三維點云，相機分辨率可達900萬及更高像素，只需在1-2秒內就可獲得相關數據，可呈現非常高的細節特征，零件上非常小的特征也能夠被測量出來。

高穩定性

精速采用一體式外殼設計，做工精密，能有效保護測頭內部工業相機及鏡頭等精密零件不受粉塵和濺水等影響。該系統專為工業應用開發設計，適用于苛刻的應用需求，所有電子元件均以較高工藝水準設計制造，即使在嚴苛的條件下，它仍能在較短時間內提供高精測量數據。工業級傳輸線接口提升了測量過程可靠性，確保數據傳輸不受干擾。

自行監控機制

精速在測量過程中能夠識別環境條件的變化，并進行相應補償。此外系統會不斷監測校準狀態、拼接精度、環境變化和位移變化，以確保測量數據的可靠性和準確性。

移動式計量

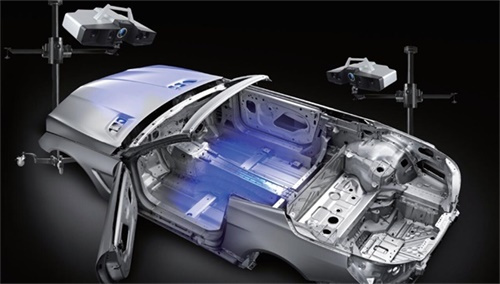

精速既能借助支架移動，也能應用于自動化機械設備，多樣化的應用方式有助于其完成各種形式的計量任務：比如檢測鈑金件、工模具、渦輪葉片、原型以及注塑件和壓塑件等。

技術優點

1. 高精度3D測量，適用于高要求的測量任務

2. 專為工業應用設計的系統兼具高穩定性與高精度

3. 支持多種自動拼接方式，確保數據拼接精度和測量效率

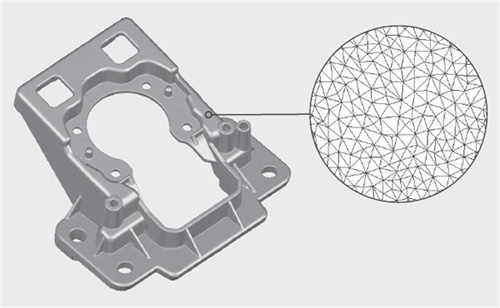

4. 測量完成后，三維數據偏差以色譜圖樣顯示，結果一目了然

5. 無論在室內或是生產環境下進行測量，都能滿足質量檢測及逆向工程領域的要求

6. 精速可與三維攝影測量(XTDP)配合使用，能有效提升全局測量拼接定位精度，精度高達±0.015mm。

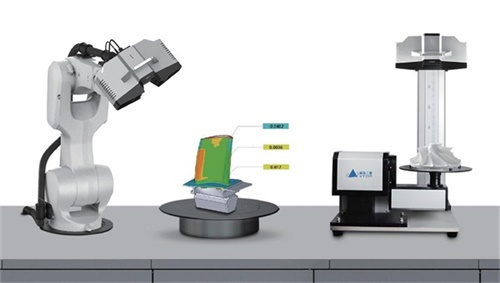

7. 自動化應用-精速可集成多種型號自動轉臺、全自動關節臂使用，對大型批量化部件進行高精度自動化測量。
